數字微壓計

??數字微壓計是用于測量高層建筑內機械加壓送風部位余壓值的一種儀器，圖7-1。例如防yan樓梯間送風余壓值不應小于50Pa，前室或合用前室送風余壓值不應小于25Pa。

（一）、應用范圍

??用于測量保護區域的頂層、中間層及zui下層防yan樓梯間、前室、合用前室的余壓值，以校核其是否條例現行消防規范有的關要求，圖7-2。

??防yan樓梯間的余壓值應為40～50Pa，前室、合用前室的余壓值應為25～30Pa。

（二）、使用方法（僅供參考，可查閱具體說明書）

??1.打開電源開關，預熱15分鐘，按動調零掃鈕，使顯示屏顯地“0000”（傳感器兩端等壓）。

??2.用膠管連接嘴與被測壓力源，測高于大氣壓接正壓接嘴；測低于大氣壓接負壓接嘴。另一接嘴通大氣、儀器示值即為表壓。用于消防監督時即正壓接嘴膠管置于機械加壓送風部位，負壓接嘴膠管置于常壓部位，觀察微壓計顯示屏顯示值，穩定后記錄測量結果。

08

消火栓系統試水裝置

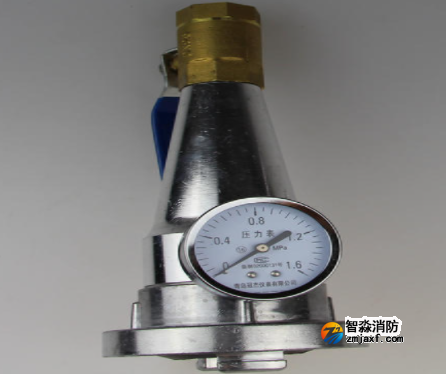

??消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水qiang充實水柱的專用裝置，圖8-1。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水qiang連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

（一）、應用范圍

??靜水壓力測試：使用消火栓系統試水裝置，選擇zui不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑zui不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層zui不利點消火栓靜水壓力不應低于0.15MPa。

??使用消火栓系統試水裝置，選擇zui有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??消火栓栓口靜水壓力的測量

??1.將消火栓測壓接頭接到消火栓栓口。

??2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

??3.在消火栓測壓接頭出口處裝上端蓋。

??4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力，圖8-2。

??5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

??動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量zui不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

??使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量zui有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

09超聲波流量計

??超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。

（一）、應用范圍

??用來檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配。

??高層建筑室內消火栓的設計流量為20L/S—40L/S。

??民用建筑室內消火栓的設計流量為5L/S—30L/S，室外消防水量為10L/S—30L/S；廠房倉庫等設計流量為5L/S—40L/S；室外消防水量為10L/S—45L/S。

??手持式超聲波流量計。其測量管徑在0-700mm，精度±1%。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??先將傳感器與主機相接，紅色傳感器接于上游端子，藍色傳感器放于下游端子。然后將兩個磁性傳感器與所測流量的管道連接，若不能相吸引，則采用支架將傳感器固定。固定好后打開主機輸入管道材質、直徑、傳感器距離，流體性質等相應的參數，即可開始測量。

??超聲波流量計的傳感器一般采用V方式和Z方式安裝，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于即可以用V方式安裝又可以Z方式安裝的傳感器，盡量選用Z方式。實踐表明，Z方式安裝的傳感器超聲波信號強度高，測量的穩定性也好。

10

防火涂料測厚儀

??防火涂料測厚儀又叫涂層測厚儀，是一種小型測量?jī)x，圖10-1，它能快速、無損傷、精密地進行磁性金屬基體上的非磁性覆蓋層厚度的測量。根據原理可分為：渦流式和超聲波式。

（一）、應用范圍

??適用于測量薄型（膨脹型）、超薄型鋼結構防火涂料的厚度檢查和膨脹倍數檢查。

??1.在已施工涂料的構件上，隨機選取3個不同的涂層部位，分別用磁性測厚儀測量其厚度

??2.然后點燃專用燃?xì)鈬妐iang分別對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于15分鐘。停止供火后觀察涂層是否膨脹發泡，用游標卡尺測量其發泡層厚度,結果相除。

??薄型（膨脹型）鋼結構防火涂料膨脹倍數應≥5，超薄型鋼結構防火涂料≥10。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??1.調零：將探頭置于無涂層的光潔平整的底材（即與有涂層的待測工件材質相同）上，探頭軸線與底材平面垂直并且接觸緊密，旋動調零旋鈕使液晶顯示器顯示0

??2.標準：將隨本儀器配置的標有厚度值的標準厚度試塊（有機玻璃），置于探頭與上述底材之間，旋動校準旋鈕，使液晶顯示器顯示試塊的標稱厚度值；

??3.重復調零和校準幾次，直至達到在調零狀況下，顯示器顯示0；同時在校準狀況下，顯示器顯示標準試塊厚度值之后，便可對待測工件進行厚度測量了。

??（三）、注意事項

??測量時，必須保證探頭軸線一定垂直于被測工作表面，并且接觸嚴密。

11

噴水末端試水接頭

??噴水末端試水接頭裝置可用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量。

（一）、應用范圍

??1.高位水箱供水時zui不利點噴頭的工作壓力；

??2.水流指示器動作時報警時間；

??3.報警閥的壓力開關動作報警時間；

??4.距水力警鈴3m遠處聲強；

??5.噴淋泵完成啟動的時間；

??6.噴淋泵供水的zui不利點噴頭工作壓力；

??7.水流指示器、壓力開關的復位。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??將接頭與水噴淋系統管道末端的實驗閥門連接，將裝置的末端的螺母卸下，開啟水噴淋系統末端的實驗閥門，既可進行檢測。

12

點型感yan探測器試驗器

??顧名思義是用于測試點型感yan探測器試驗器功能的儀器。

（一）、應用范圍

??適用于檢查點型感yan火災探測器。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??用加yan器向點型感yan火災探測器施加yan氣，點型感yan火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感yan火災探測器所在的位置一致。

??在火災報警控制器處復位，剛才報警的點型感yan火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

??如果30秒內探測器燈亮，屬于正常，否則不合格。

13

點型感溫探測器試驗器

??顧名思義是用于測試點型感溫探測器試驗器功能的儀器。

（一）、應用范圍

??適用于檢查點型感溫火災探測器。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??用熱風機向點型感溫火災探測器的感溫元件加熱，圖30，點型感溫火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型感溫火災探測器所在的位置一致。

??在火災報警控制器處復位，剛才報警的點型感溫火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

??（三）、注意事項

熱風機應能產生使點型感溫火災探測器報警的熱氣流，進行試驗時，氣流溫度應大于80℃。

14

線形光束感yan探測器濾光片

??用于測試線形光束感yan探測器功能的儀器。

（一）、應用范圍

??適用于檢查線型光束感yan火災探測器。

（二）、使用方法（僅供參考，可查閱具體說明書）

??1.選用兩片不同隔離度的濾光片：0.9dB濾光片和10.0dB。

??2.將透光度為0.9dB的濾光片置于探測器的光路中并盡可能靠近接受器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

??3.將透光度為10.0dB的濾光片置于探測器的光路中并盡可能靠近接受器，觀察火災報警控制器的顯示狀態和火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

??（三）、注意事項

??因?yàn)榫€型光束感yan火災探測器的響應閾值應不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的濾光片都是探測器不響應的極限值。所以當放置這兩片濾光片在探測器光路中時，如果探測器不響應，則認為探測器正常；如果探測器報警，則認為探測器不正常。必須兩次測試都合格，則認為探測器正常。

15

火焰探測器功能試驗器

??用于測試火焰探測器功能的儀器。

??（一）、應用范圍

??用于火焰探測器調試、驗收和維護檢查。對火焰探測器，感溫（定溫、差定溫）探測器進行火災響應試驗。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??將火焰光源（如打火機、蠟燭，火焰高度4cm左右）置于距離探測器正前方1m處，靜止或抖動，點型火焰火災探測器的報警確認燈應長時間亮起，并保持至復位，同時火災報警控制器應有對應的報警點顯示，顯示的位置應與點型火焰火災探測器所在的位置一致。

??在探測器監測視角范圍內、距離探測器0.55～1.00m處，放置紫外光波長<280nm或紅外光波長>850nm光源，靜止或抖動，在30s內，查看探測器報警確認燈和火災報警控制器火警信號顯示；撤消光源后，查看探測器的復位功能。

??在火災報警控制器處復位，剛才報警的點型火焰火災探測器的報警確認燈就結束長時間亮起狀態，恢復到正常監視狀態。

??1.火焰光源（如打火機、蠟燭）的火焰高度應在4cm左右 。

??2.應將火焰光源置于距離探測器正前方1m處。

??3.可以同時用秒表測定從報警確認燈亮起至火災報警控制器發出報警聲光和顯示的響應時間。

16

紅外測溫儀

??紅外測溫儀是用來非接觸測量溫度的儀器，圖16-1，它的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。

??（一）、應用范圍

??紅外測溫儀無需接觸即可快速、精確地測量物體表面溫度，非常方便。在電氣消防安全檢測時，用來檢測電氣線路超溫情況。是電氣消防檢測不可缺少的檢測儀器。

??紅外測溫儀分為便攜式紅外測溫儀和固定式紅外測溫儀。我們?cè)谙离姎鈾z測中常用的是測量范圍在-30-350℃，精度±2%或±2℃的便攜式紅外測溫儀。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??測溫儀會在按下扳機時打開。若連續8秒鐘內沒有檢測到活動，測溫儀會關閉。測量溫度時，將測溫儀瞄準目標，拉起并保持扳機不動。松開扳機以保持溫度讀數。一定要考慮距離與光點尺寸比以及視場。激光僅用于瞄準目標物體，圖16-2、16-3。

??要找出熱點或冷點，將測溫儀瞄準目標區域之外。然后，緩慢地上下移動以掃描整個區域，直到找到熱點或冷點為止。

17

紅外熱像儀

??紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應，圖35。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢?jiàn)的熱圖像。熱圖像的上面的不同顏色dai表被測物體的不同溫度。在消防監督檢查工作中一般用于測量電氣火災yin患。

??應用范圍

??用紅外熱像儀測量導線接頭、導線與設備或器具接線端子的溫度，其zuigao允許溫度應符合相關規定 。

18

防爆靜電電壓表

??在一些具有可燃性氣體或粉塵的場所，靜電是絕dui要禁止的，而靜電又往往無法發現和感覺到，對于管道或皮帶的輸送、物料的攪拌或人體上產生的靜電，是我們?nèi)粘z查的重點之一。利用防爆型靜電電壓表就可以測量這些場所的靜電電壓 。

（一）、應用范圍

??1.石油、化工、糧食加工、粉末加工、管道輸送氣體、液體、粉塵等。

??2.氣體、液體、粉塵的噴射（沖洗、噴漆、泄露）。

??3.皮帶輸送。

??4.物料攪拌、混合、過濾等。

??5.高速行駛的交通工具。

??6.人體靜電（行走、脫衣、梳理毛發、用有機溶劑洗衣等）。

??（二）、使用方法（僅供參考，可查閱具體說明書）

??1.打開電源開關，接通電源；

??2.距離帶電體30cm以上處按調零開關調零，消除感應屏上的靜電。

??3.將電壓表探頭由30cm處靠近被測物體規定的距離處，讀取電壓值（為液晶顯示值×10）；

??4.不要用手去觸摸感應屏，以免損壞輸入器件。

??（三）、注意事項

??1.電極板不能直接接觸被測物體，以免發生靜電轉移，影響測量準確性。

??2.應保持感應板的清潔。

??3.感應板不能碰撞硬物體。

??4.儀器顯示數字不清或不顯示時，請打開后蓋，更換電池。

??5.由于靜電總是集中在物體的尖duan、邊緣等部位，這些部位的電荷密度高，且容易放電。因此，測量時要盡可能測量這些部位。

??防爆靜電電壓表的測量范圍宜在0-40KV，誤差<±20V。
