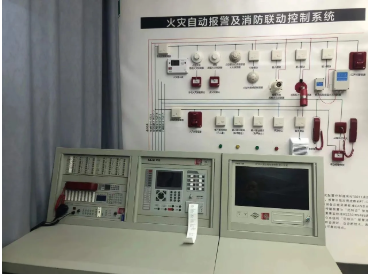

消防火災自動報警系統（Fire Alarm System, FAS）是現代建筑物不可或缺的安全設施，其核心功能在于及早發現火情并發出警報，為人員疏散和滅火救援爭取寶貴時間。構成這一系統的眾多組件中，消防火災自動報警接線端子箱（以下簡稱“端子箱”）扮演著關鍵的連接和分配角色。它像系統的“神經中樞”，負責將各種探測器、報警設備、控制設備等連接起來，形成一個有機的整體。 那么，端子箱內究竟連接的是什么線，這些線纜又承擔著怎樣的職責？本文將對端子箱內的常見接線類型、功能及其規范要求進行詳細闡述。

一、端子箱內接線類型總覽

端子箱內的接線并非單一類型，而是根據報警系統的功能和配置，包含多種不同用途的線纜。常見的接線類型主要有以下幾種：

1. 信號線（信號回路總線）： 這是端子箱內最為重要的線纜，用于連接火災探測器（如感煙探測器、感溫探測器）、手動報警按鈕等前端設備，并將探測到的火警信號傳輸?shù)交馂膱缶刂破鳎‵ire Alarm Control Panel, FACP）。信號線通常采用兩芯或四芯屏蔽電纜，其屏蔽層的作用是防止外界電磁干擾，保證信號傳輸?shù)目煽啃?。根?jù)報警系統類型，信號線可以分為：

• 總線制信號線： 現代主流火災報警系統多采用總線制，即所有探測器都并聯在同一條總線上，通過地址編碼的方式區分不同的探測器。這種方式可以顯著減少布線量，降低安裝和維護成本。總線制信號線既需要傳輸信號，也需要為探測器提供供電。

• 多線制信號線： 在一些老舊系統或特定應用場景下，仍然會采用多線制，每個探測器需要單獨連接到控制器，布線量較大。

2. 電源線： 電源線用于為探測器、報警設備（如聲光警報器）、聯動控制設備等提供工作電源。根據電壓等級，電源線可以分為：

• DC24V電源線： 大多數火災報警設備都采用DC24V直流電源供電，因此端子箱內會布置DC24V電源線，將其連接到探測器、警報器等。

• AC220V電源線： 某些大型的聯動控制設備（如消防泵、排煙風機）可能需要AC220V交流電源供電，因此端子箱內也會有AC220V電源線，但通常會與其他類型的線纜進行隔離，以確保安全。

3. 控制線（聯動控制線）： 火災報警系統的一個重要功能是聯動控制，即當火災發生時，自動啟動相應的消防設備，例如：

• 啟動消防泵： 通過控制線啟動消防泵，為滅火提供水源。

• 關閉防火卷簾： 通過控制線關閉防火卷簾，阻止火勢蔓延。

• 啟動排煙風機： 通過控制線啟動排煙風機，排除煙霧，改善疏散環境。

• 切斷非消防電源： 通過控制線切斷非消防電源，防止火災擴大。

• 開啟應急照明： 通過控制線開啟應急照明，為人員疏散提供照明。

這些聯動控制功能都需要通過控制線來實現，控制線通常采用多芯電纜，根據不同的控制功能，連接到相應的控制設備。

4. 電話線（消防電話線）： 消防電話是消防隊員在火災現場進行通信的重要工具。端子箱內通常會設有消防電話插孔，連接到消防電話線，方便消防隊員與外界聯系。

5. 接地線： 為了確保系統的穩定性和安全性，所有設備都需要進行接地。端子箱內通常會設有接地端子，連接到接地線，與建筑物本身的接地系統相連。

6. 其他輔助線： 根據具體的系統配置，端子箱內還可能包含其他輔助線，例如：

• 屏蔽層接地線： 信號線的屏蔽層需要接地，以提高抗干擾能力。

• 通信線： 用于連接不同的控制設備，實現數據交換和信息共享。

• 備用線： 為了方便日后系統擴展或維護，通常會預留一些備用線。

二、線纜功能及規范要求

了解了端子箱內的接線類型之后，更重要的是理解這些線纜的功能以及相關的規范要求。這些規范旨在確保系統的可靠性和安全性，防止因接線錯誤或線纜質量問題導致系統失效。

1. 線纜選擇：

• 阻燃性： 所有用于火災報警系統的線纜都必須具備良好的阻燃性能，能夠在火災發生時延緩燃燒，防止火勢蔓延。常見的阻燃等級包括ZR-BV、NH-BV等，其中ZR表示阻燃，NH表示耐火。

• 耐火性： 對于一些重要的回路，例如消防泵控制線、應急照明電源線等，需要采用耐火電纜，保證在火災高溫下仍能正常工作一段時間。耐火電纜通常采用陶瓷化硅橡膠絕緣，即使絕緣層燒毀，也能保證線路的通電。

• 線徑： 線徑的選擇需要根據負載電流和傳輸距離進行計算，確保線纜能夠承受足夠的電流，并防止因線損導致電壓下降。

• 屏蔽性： 對于信號線，尤其是總線制信號線，必須采用屏蔽電纜，以防止外界電磁干擾，保證信號傳輸?shù)目煽啃浴Ｆ帘螌有枰煽拷拥亍?/p>

• 絕緣強度： 線纜的絕緣強度需要滿足相關標準的要求，防止漏電和短路。

• 國家標準： 必須選用符合國家標準（如GB、IEC等）的線纜，并提供合格證和相關檢測報告。

2. 接線規范：

• 顏色標識： 不同功能的線纜應采用不同的顏色進行標識，例如，紅色通常用于電源線，藍色或黑色通常用于信號線，黃色或黃綠雙色通常用于接地線。清晰的顏色標識可以方便安裝和維護，防止接線錯誤。

• 端子連接： 線纜與端子之間的連接必須牢固可靠，采用壓接或焊接等方式，防止松動和脫落。可以使用冷壓端子或熱縮套管進行保護。

• 線號標識： 每根線纜的兩端都應貼上清晰的線號標識，方便查找和維護。線號標識應與圖紙上的線號一致。

• 線纜整理： 端子箱內的線纜應整理整齊，用線槽或扎帶進行固定，防止雜亂無章，影響散熱和維護。

• 絕緣保護： 線纜的絕緣層不得有破損，對于裸露的金屬部分，應采用絕緣膠帶或熱縮套管進行保護，防止短路。

• 接地可靠： 接地線必須與接地端子可靠連接，保證接地回路的暢通。

• 防火措施： 在端子箱內應采取防火措施，例如使用防火泥封堵電纜孔洞，防止火勢蔓延。

3. 安裝環境：

• 防潮防塵： 端子箱應安裝在干燥、通風、防塵的環境中，避免潮濕和腐蝕。

• 防止震動： 端子箱應安裝在牢固的結構上，防止震動影響接線的可靠性。

• 易于維護： 端子箱應安裝在易于維護的位置，方便檢查和更換線纜。

三、常見錯誤接線及危害

錯誤的接線會導致火災報警系統無法正常工作，甚至引發安全事故。常見的錯誤接線包括：

1. 信號線接錯： 將不同回路的信號線接錯會導致誤報或漏報，影響系統的準確性。

2. 電源線接錯： 將不同電壓等級的電源線接錯會導致設備損壞或引發火災。

3. 控制線接錯： 將控制線接錯會導致聯動控制功能失效，無法及時啟動消防設備。

4. 接地線未接： 接地線未接會導致設備抗干擾能力下降，甚至引發觸電事故。

5. 線徑不足： 線徑不足會導致線纜發熱，甚至引發火災。

6. 接線松動： 接線松動會導致接觸不良，影響信號傳輸和供電。

7. 絕緣破損： 絕緣破損會導致漏電和短路，引發火災。

消防火災自動報警接線端子箱是火災報警系統的關鍵組成部分，其內部連接著各種功能不同的線纜，包括信號線、電源線、控制線、電話線、接地線等。這些線纜共同協作，實現火災探測、報警和聯動控制功能。為了確保系統的可靠性和安全性，必須嚴格遵守相關的規范要求，選用合格的線纜，采用正確的接線方式，并定期進行檢查和維護。
