ZD31一體式鋼筋掃描儀

產品概述：

ZD31一體式鋼筋掃描儀主要用于混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑等測試，并且能精確繪制整體鋼筋的分布圖，快速提供高精度檢測數據；主機與傳感器一體式結構，攜帶及現場操作方便、快捷；采用多線圈結構設計，速度更快、精度更高、分辨力更強。

應用范圍：

◆ 混凝土結構工程中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測；

◆ 建筑房屋混凝土結構施工質量驗收檢測；

◆ 對橋梁、隧道等結構中鋼筋檢測檢測；

◆ 對在建結構的安全性和耐久性進行評估；

◆ 對舊有結構進行評估、改造時對配筋量的檢測。

依據標準：

◆《混凝土結構工程施工質量驗收規范》GB 50204-2015

◆《混凝土結構現場檢測技術標準》GBT50784-2013

◆《混凝土中鋼筋檢測技術規程》JGJ/T152-2008

◆《建筑結構檢測技術標準》GB/T50344-2004

◆《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2006

◆《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009

特色功能：

u 每種檢測模式直觀、精準，準確顯示鋼筋位置、間距、保護層厚度在同一顯示屏；

u 單點測量、網格掃描、波形掃描、剖面掃描四種都完全實現在測量過程中可以任意前后翻頁后查看數據和圖形，以及隨時后退刪除操作有誤測試數據，便于現場測試使用；

u JGJ檢測模式實現單根鋼筋1-6次重復測試，自動計算平均值；

u 網格掃描在測試過程中完全實現任意相互交錯切換X軸與Y軸（即縱橫坐標軸方向）測試，不影響測試數據；

u 隨意切換后數據及鋼筋分布圖會自動延續之前信息進行測試，從而提高現場測試的靈活性。

u 采用單手握機、操作設計及四輪定位方式，配有高強度耐磨輪胎，便于保護儀器磨損

u 采用自動存儲標定值，實現快速測量，減免檢測前的每次標定工作的麻煩程序。

u 分析軟件可以生產二維平面圖及3D三維立體圖。

主要特點：

u 2.8寸高分辨率彩色液晶屏（320×240像素），無論在室內外任何情況都能清晰可見檢測數據；

u 多線圈結構設計，速度更快、精度更高、分辨力更強；

u 采用USB模式數據傳輸及充電，可以通過USB線即可快捷的將存儲數據上傳到計算機中；

u 采用內置大容量鋰電池，設計功耗低，在電池充滿情況下正常待機16小時左右；

u 數據管理模式中數據存儲、查看、刪除等功能，可存儲二十萬左右鋼筋測點數據；

u 采用具有超密集筋分辨能力，解決鋼筋漏判的問題；

u 可選配配置專業獨特設計的標準校準試塊；

u 采用主機與傳感器線圈一體式設計，體積小巧，重量輕，方便攜帶；

u 相鄰鋼筋中間位置實時判斷，指示燈提示，能夠避開四周鋼筋，便于鉆孔取芯；

u 儀器包為防震、內部有保護襯，并配有防水罩，便于攜帶；

u 配有中地遠大鋼筋檢測軟件，方便在PC機進行專業數據分析，數據處理及生成完整報告。

技術參數：

型號	ZD31		ZD312		ZD310
保護層厚度適用范圍（mm）	? 6～Ф50		? 6～Ф50		? 6～Ф50
測試量程（mm）	第一量程：1～90；第二量程：5～185		第一量程：1～90；第二量程：5～185		第一量程：1～90；第二量程：5～185
保護層厚度最大允許誤差（mm）	±1	1～60	±1	1～60	±1	1～70
	±2	60～100	±2	60～100	±2	60～100
	±3	101～120	±3	101～120	±4	80～185
	±5	121～160	±5	121～160
	±8	161～185	±8	161～185
直徑測量適用范圍（mm）	? 6～Ф50		? 6～Ф50		? 6～Ф50
直徑測量最大誤差（規格）	±1		±1		±1
掃描模式	厚度模式、網格模式、剖面模式、波形模式、 JGJ檢測		厚度模式、網格模式、剖面模式、波形模式		厚度模式(保護層厚度、間距、直徑)、JGJ檢測
掃描范圍	無邊界		無邊界
JGJ檢測	實現單點1-6次測量，自動計算平均值				實現單點1-6次測量，自動計算平均值
數據傳輸模式	USB無線		USB無線		USB無線
顯示屏分辨率	2.8寸高分辨率彩色液晶屏（320×240像素）		2.8寸高分辨率彩色液晶屏（320×240像素）		2.8寸高分辨率彩色液晶屏（320×240像素）
供電方式	內置高容量鋰電池		內置高容量鋰電池		內置高容量鋰電池
設置關機時間	5m、10m、15m、30m、60m、90m		5m、10m、15m、30m、60m、90m		5m、10m、15m、30m、60m、90m
具有誤差修正	誤差修正范圍：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）		誤差修正范圍：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）		誤差修正范圍：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）
按鍵方式	硅膠鍵盤		硅膠鍵盤		硅膠鍵盤
遠程數據管理	實現數據在線實時上傳		實現數據在線實時上傳
工作溫度	-10℃～+42℃		-10℃～+42℃		-10℃～+42℃
體積（mm）	219×92×106		219×92×106		219×92×106
重量（kg）	0.6kg		0.6kg		0.6kg

儀器界面：

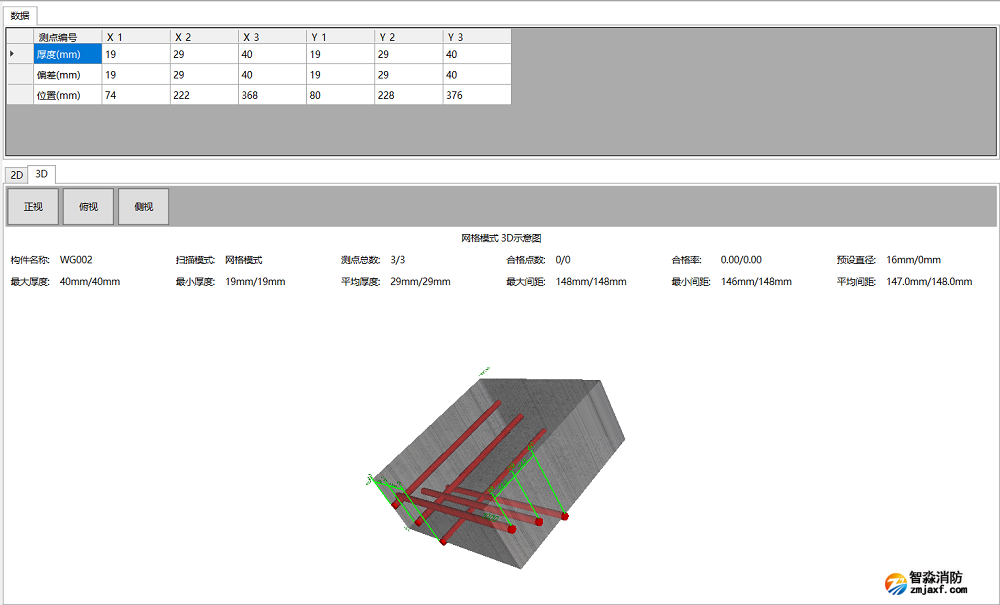

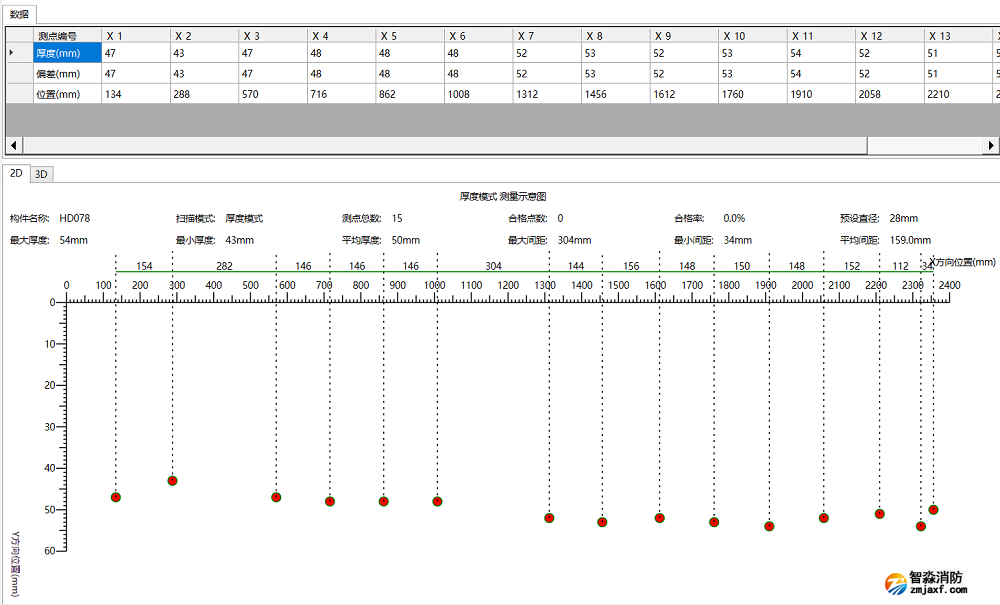

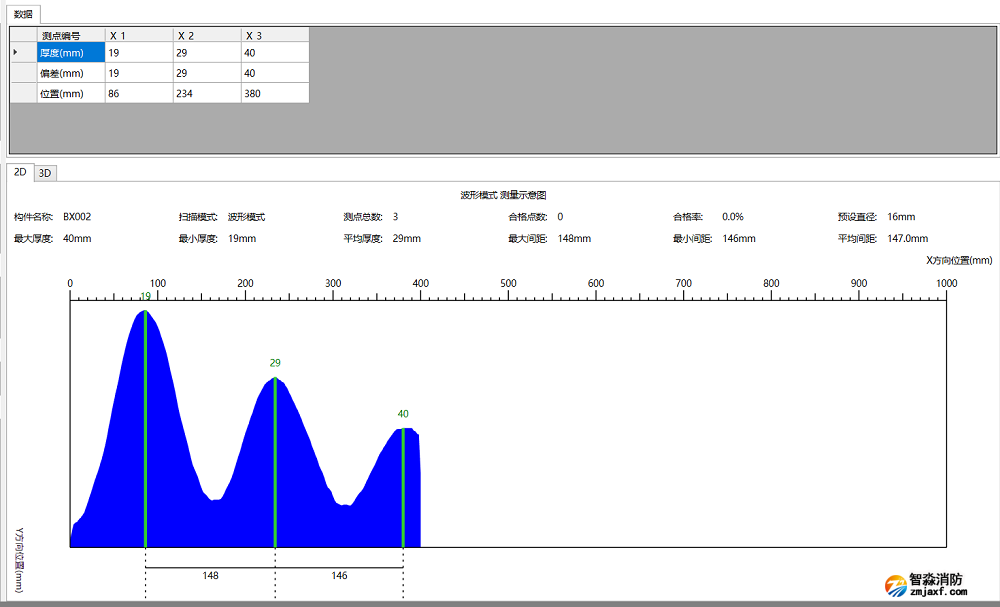

分析軟件界面：

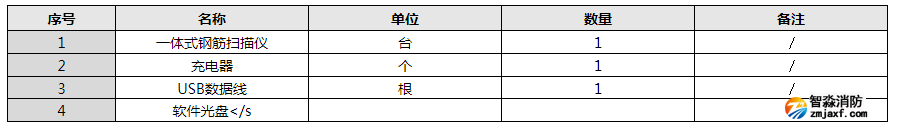

標準配置：
