交流電力諧波分析儀
文章出處：http://m.wanpang.com.cn/責任編輯：消防檢測儀器設備人氣：969發表時間：2019-11-18 14:17:48
交流電力諧波分析儀
在電力系統中諧波產生的根本原因是由于非線性負載所致。當電流流經負載時，與所加的電壓不呈線性關系，就形成非正弦電流，即電路中有諧波產生。諧波頻率是基波頻率的整倍數，根據法國數學家傅立葉(M．Fourier)分析原理證明，任何重復的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。諧波是正弦波，每個諧波都具有不同的頻率，幅度與相角。
諧波可以區分為偶次與奇次性，第3、5、7次編號的為奇次諧波，而2、4、6、8等為偶次諧波，如基波為50Hz時，2次諧波為l00Hz，3次諧波則是150Hz。一般地講，奇次諧波引起的危害比偶次諧波更多更大。在平衡的三相系統中， 由于對稱關系，偶次諧波已經被消除了，只有奇次諧波存在。對于三相整流負載， 出現的諧波電流是6n±1次諧波，例如5、7、11、13、17、19等，變頻器主要產生5、7次諧波。
直流輸電、大功率單相整流技術在工業部門和用電設備上的廣泛應用。導致電流波形畸變和三相不平衡日益嚴重，成為影響電能質量的重要因素。沖擊性功率負荷（如電弧爐、直流輸電換流站）投入電網運行后，會使電網電壓發生波動，從而嚴重地干擾了電網中波動敏感負荷如照明、計算機、精密電子儀器等的正常運轉。眾多基于計算機，微處理器控制的精密電子和電力電子裝置在電力系統大量使用，對供電質量的敏感程度越來越高，他們對系統干擾比機電設備更敏感，因此對電能質量的要求也更高。一旦出現電能質量問題，輕則造成設備故障，重則造成整個系統的損壞，由此帶來的損失是難以估量的。另外,大量為提高生產效率,節約能源和減小環境污染而采用的基于電力電子技術的現代化設備正成為電能質量問題的主要來源。
隨著我國市場經濟的發展，電力工業已經逐步市場化，強化電能質量概念是時代發展的需要，是信息時代提出的新的挑戰，用科學的方法，完善的管理，有效的提高我國電網的電能質量。電能質量的治理是最終目的，在線式電能質量監測儀的監測記錄為電能質量的治理提供依據。GDDN-2000B諧波分析儀該儀器采用32位DSP28XX和16位高速AD，工業控制計算機，全中文接口，可靠性高，長期穩定性好。
諧波監測方法
1、諧波監測分為非在線監測和在線監測兩種方法；
2、非在線監測方法采用便攜式測試儀，不定期對所關注的疑似諧波源進行測試；這種方法投資少，但存在實時性不強、工作量大、效率低等缺點；
3、在線監測方法一般以監測儀表為核心，用安裝了管理軟件的電腦作為主站，通過有線（RS232/485）和網絡（RJ45)將監測數據采集后進行分析處理，以圖表的方式輸出，供相關技術人員進行分析和利用。
諧波監測內容
1、總諧波電壓含量及畸變率2-50 次諧波電壓分量及含有率。
2.、總諧波電流含量及畸變率2--50 次諧波電流分量及含有率。
3 、諧波電壓畸變合格時及合格率、畸變最大值及其出現的時間。
4 、諧波電流畸變合格時及合格率、畸變最大值及其出現的時間。
測量精度
1、電壓電流基波測量： 0.5 級。
2、頻率偏差不大于：0.01Hz
數據采集
具有 RS232 、 RS485 標準通訊端口和網口(RJ45)通訊方式，也可用 筆記本電腦在現場采集。上位機基于 WINDOWS 操作平臺，各種采集的數據都能自動生成各種報表、曲線、棒圖。報表可根據需要轉換為 WORD 或 EXCEL 格式打印。各種報表、曲線和棒圖均可通過 EMAIL 對外發送。

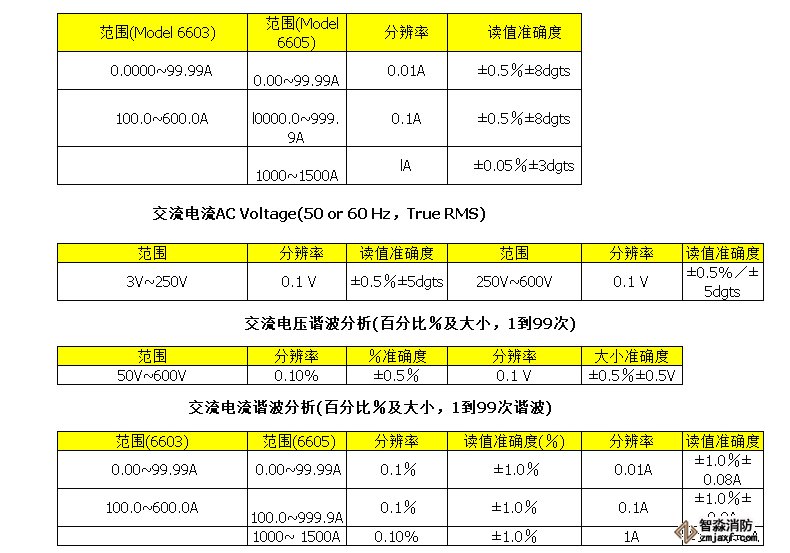

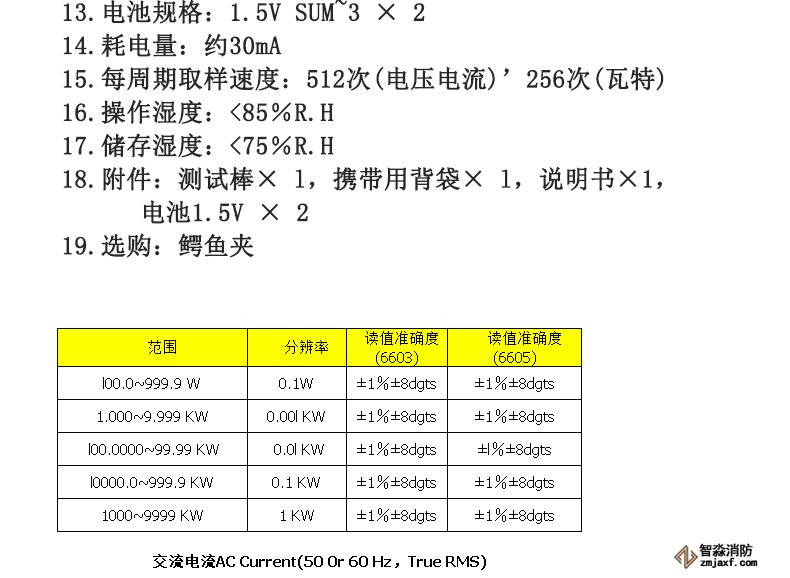

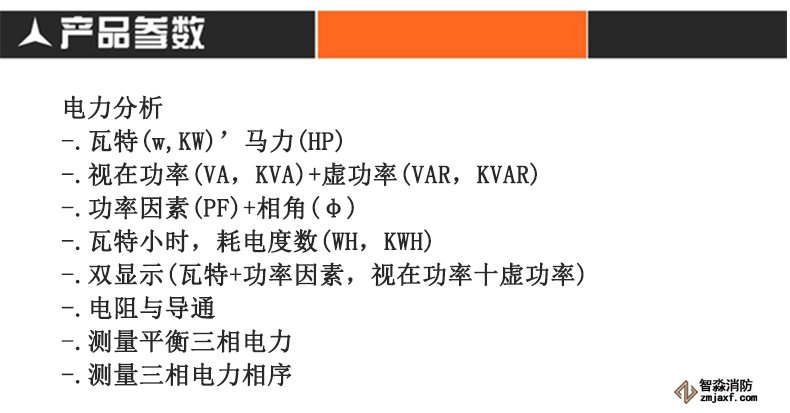

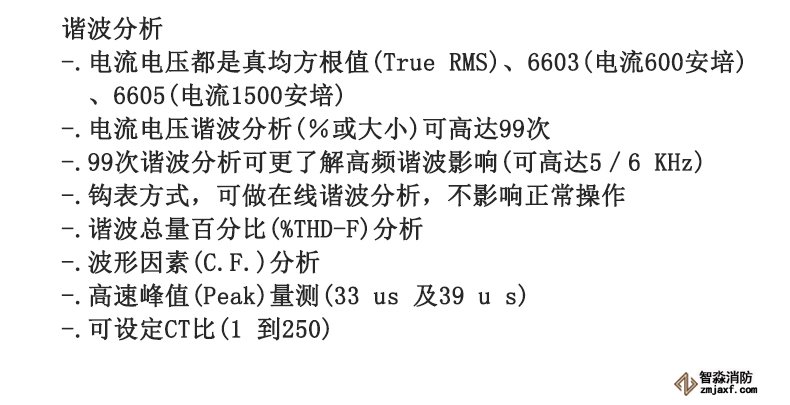

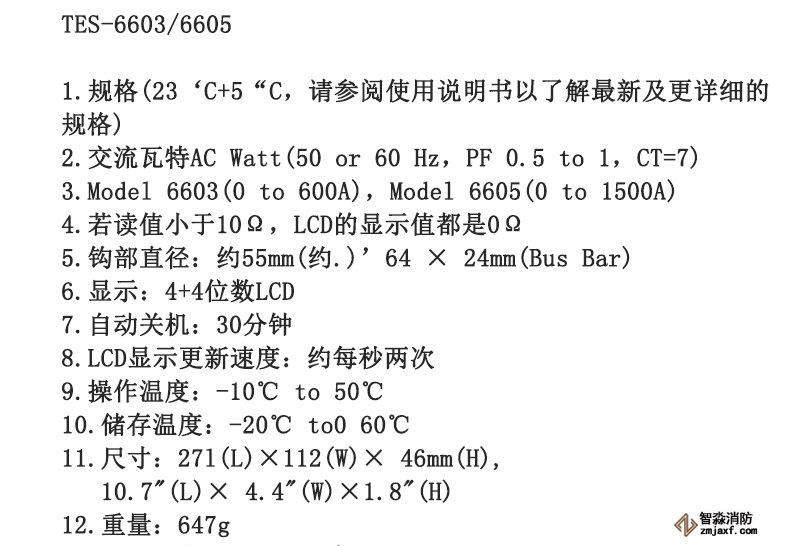

技術參數
頻率測量
測量范圍：48～52Hz，中心頻率50Hz，測量條件：信號基波分量不小于80%F.S.
測量誤差: ≤0.02Hz
輸入電壓量程 10-480Vrms
輸入電流量程5Arms, 200Arms（選配）
基波電壓（電流）幅值 ：基波電壓允許誤差：≤0.5%F.S.；基波電流允許誤差：≤0.5%F.S.
基波電壓（電流）之間相位差的測量誤差≤0.5°
諧波電壓含有率測量誤差≤0.1%
諧波電流含有率測量誤差≤0.2%
閃變誤差：Pst≤5%, Plt≤5%
